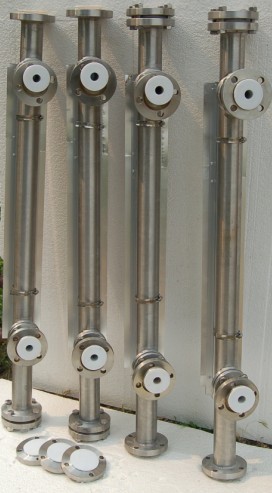

UDZ-4型磁翻板液位計是以浮子內磁鋼驅動雙色磁性片的翻轉來指示液位的一種儀表。主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色磁性翻轉，有液位時轉示紅色、無液位時轉示黑色。紅色和黑色色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。此款液位計的材質為304內襯四氟材質從而可以耐腐蝕性，適合用于具有腐蝕性的液體不銹鋼內襯四氟防腐磁翻板液位計的采用不銹鋼本體內襯聚丙烯（PP）和聚四氟乙烯（PTFE）工藝，有很高的結構強度和耐腐蝕性，可適用于鹽酸等酸性液體、堿性液體和有機溶劑。但不適合濃縮硝酸、含氯溶劑、芳香劑、脂肪族等介質液體的測量。側裝式內襯防腐磁翻板液位計有不銹鋼主體內襯聚四氟乙烯（PTFE）和不銹鋼內襯聚丙烯（PP）兩種，適合腐蝕性介質的測量。
側裝式內襯型磁翻板液位計（PTFE）適用于腐蝕性介質且工作溫度又較高場合的液位測量，采用先進的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，結構可靠，使用壽命長。是氫氟酸等強腐蝕性介質液位測量的選擇。側裝式內襯型磁翻板液位計（PP）適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量,由于采用進口高強度可與金屬接近,尤其是PPR 獨特的保溫性,合該產品適用于室外水箱液位測量,遇冬季內部不會結冰.但不如襯PTFE型耐溫及耐壓性能好，溫度及壓力較低時選用此產品性價比較高。用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M液出液設備進行控制。
   基本技術參數

1、測量范圍：300～4000㎜（超過5000mm時可特殊訂制）

2、顯示精度：±10mm；

3、工作壓力：PP：常壓

4、介質溫度：PP：-20～70℃；

5、介質密度：≥.0.5g/cm3
      6、介質粘度： ≤0.4Pa·S
      7、鋼襯聚丙烯：-25—+110^。C

8、鋼襯聚乙烯：-15—+70^。C
       9、鋼襯聚氟類： -100—+250^。C
      10、過程連接：DN2025/50/80/150 PN1.0 （執行標準HG20592~20635-97），如需其它標準可按客戶要求制造。

11、接液材質：PTFE/PP等等

12、浮子材質：316L、PVC/UPVC/CPVC/PP、PTFE、鈦等。

注：L1（150-300）視介質密度而定；純F4管使用壓力<0.6MPa
特點：
 1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
    2、配上下限開關輸出，可實現遠距報警，限位控制。
    3、配變送器可實現液位遠距報指示，檢測與控制。
安裝與維護
1、液位計安裝須垂直，以保證浮球組件在主體管內上下運動自如。
2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。
3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示黑色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
